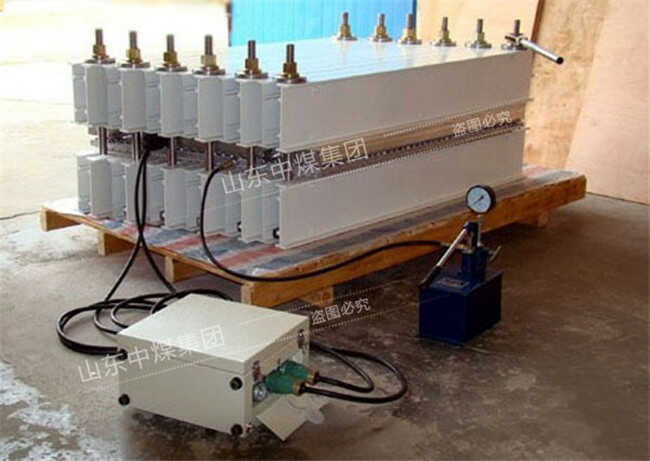

皮带硫化机产品使用广泛，可适用于冶金、化工、金属矿山、电厂、港口、码头等现场胶接输送机的运输接头。硫化胶琏拉力强度不小于原带的90%，接头光滑，而且能减少对滚筒的磨损和延长输送及橡胶输带的使用寿命。
皮带硫化机使用操作规程：
1、按1／2带宽的搭搂长度制成斜角阶梯型捂接头，再将接头表面打毛，并用清洗剂清洗、去污、干燥。
2、涂胶浆：在接头和硫化胶片表面均匀涂刷硫化胶浆一至两遍，待溶液挥发至胶面基本干燥，再将硫化胶片贴合在涂有硫化胶浆的接头表面，在同一布层间隙处贴缓冲胶条(注意，若涂胶不干透，会产生汽泡，导致拈合性能降低)。
3、贴合加压：待胶浆溶剂挥发至胶面基本干燥后，将两头贴合。贴合时从输送带中间向两侧贴合(以利空气从两边逸出)，并使胶片两边松索程度一致，各接头阶梯对齐，中心线对准。贴合后，充分滚压，防止积存气泡，将两块加热板在接头上、下压紧施加一定的压力。加压时，注意不得使接头错位，压力应均匀。
4、加温硫化：安装好硫化装置。升温、加压，当加热板加温15—25分钟时，压紧压一次，以保证接头受足够的压力。当温度至80℃时，要求压力达到1．0—2．0MPa，然后停止加压，继续加温。当温度升至145℃时开始计时，恒温在145℃一150℃，45钉钟后，立即停止加热，让其自然冷却至常温。
5、修整．接头恢复常温后，拆除加热板，将溢出残胶和高出带面的橡胶削去，使接头表面平整、光滑、干净。
