生料胶是一种近似于粘土状的可塑体，粘结强度和弹性均较小，但是生料体在加硫磺， 加热进行混炼后，经过化学变化而成为具有弹性的橡胶。即硫磺原子在橡胶分子和分子之间起了架起一座桥梁的作用，使橡胶分子结合在一起，这一过程叫硫化。

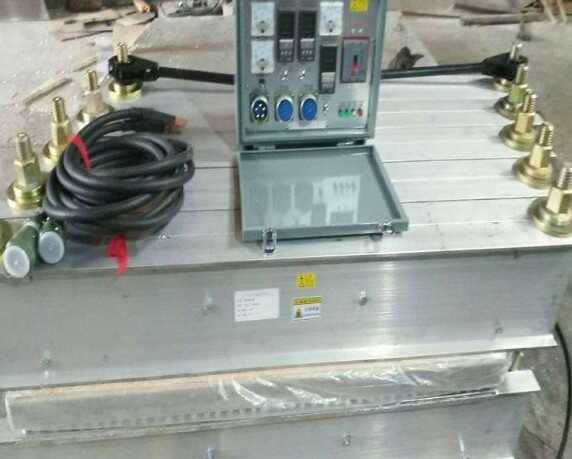

胶带硫化机胶接原理：
帆布芯、尼龙芯胶带的硫化胶接，是将胶带接头部的胶层和芯层按一定的形式和角度，剖剥成阶梯，涂以胶浆使其粘合。然后在一定的压力、温度和时间条件下，经过硫化反应，把接头部胶粘在一起，使接头获得粘着强度。
胶带硫化机胶接硫化条件：
胶带胶接的硫化条件，是指硫化温度、硫化时间和硫化压力。一般统称胶带硫化胶接三要素。有时将升温方式，在硫化胶接中也要认真加以控制。
（1）硫化温度：胶带硫化胶接时的硫化温度，是生胶料在一定要求条件下，硫化反应温度，是橡胶硫化工艺中最主要的控制条件之一。由于现场作业，作业环境和条件不好，胶料的硫化体系又不易掌握，目前国内外大多数都控制在145±5℃。
（2）硫化压力：硫化压力也是胶带硫化胶接的一个重要条件。因为压力在硫化过程中可起到如下作用：①提高芯层与胶料密实性和粘着性，排出接头内部的气体，消除气泡； ②促进胶料的流动，并迅速填充芯层的粘合面； ③提高胶带接头粘合面的附着强度和胶带的耐屈扰性能。
硫化力大小，要根据胶料的性能（主要是可塑性），产品结构、工艺条件而定。胶料流动小，硫化压力应大些；反之，压力要小些。胶带较厚，胶布层多(芯层)，结构复杂，钢丝绳为芯层的，则应需要较大的硫化压力。硫化压力对硫化速度的影响很小，一般可不考虑。现场硫化胶接时，对帆布、尼龙芯层胶带，硫化压力为0.8-1.2MPa；。胶带较薄，应选用下限，胶带较厚应选用上限。
（3）硫化时间：硫化的胶接过程，必须通过一定的时间才能完成。
