硫化机运用到各个行业，起到了很大的作用。今天就谈一下液压式轮胎硫化机电气控制设计。各个大型的公司都在投入研究，它的发展应用又是硫化机的一大进步。

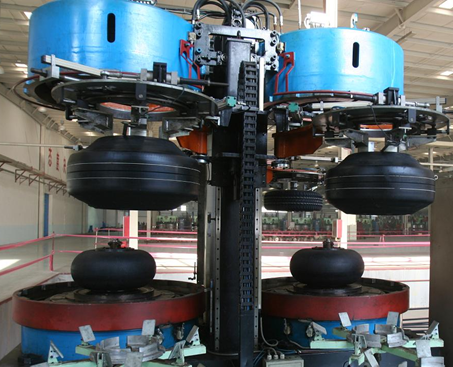

某公司所产LLY-B1060/1370-2液压式轮胎硫化机采用三菱A2AS CPU PLC进行过程控制、压力检测、温度检测及PB控制。采用三菱触摸屏作为人机界面，使操作者能通过触摸屏直接与PLC进行“对话”，实现了3C-Computer、Commmunication、Control技术应用。采用接近开关和少量行程开关作位置检测外，还采用了编码器检测主机及机械手升降位置。采用两台日本横河UR1000三针记录仪分别对左、右模内温、外温、内压进行实时采样记录。设计思路见图1电气控制硬件框图。以下将从设计角度进行阐述。
采用集电极开路二相原点输出型增量式旋转编码器作为信号源，漏型晶体管输出2通道高速计数模块-A1SD62作为信号处理器，使主机及机械手运动所产生的信号经CPU程序处理后转为其行程升布牵的实际高度值，CPU将此数字量用于过程控制中。
因左、右模外温采用分别控制方式，每模需检测外温、内温和内压共需6通道，故选A1S68AD。
温度检测:Pt100+温度变送器→4～20mA模拟量→A1S68AD
压力检测:压力变送器→4～20mA模拟量→A1S68AD
经PT100检测到的外温与设定值比较，CPU进行PID运算程序处理，由A1S62AD模块输出4～20mA模拟量，带动电气转换器控制比例调节阀进行外温的控制。CPUPID运算→A1S62DA→4～20mA模拟量→电气转换器。
温度和压力等参数实时打印、记录
在设计中摒弃了传统采用的气动记录调节仪，它存在的问题有:①调节滞后，精度低；②工艺参数修改不方便；③故障率高；④体积大等。
设计中采用PLC对温度控制，温度、压力的记录采用了体积小、管理方便、高精度、低故障的日本横河UR1000型小型智能记录仪，它能实时的进行曲线记录、显示和打印。
